3Dスキャナー連携事例

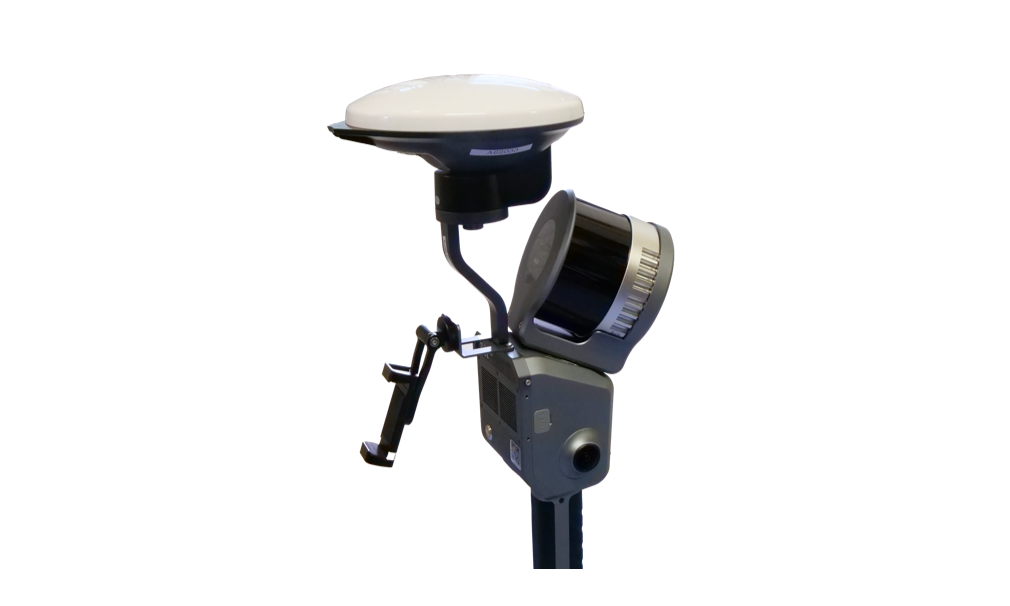

XGRIDSは、手軽に持ち運べるハンディータイプの3Dレーザースキャナーです。広範囲を短時間で計測でき、取得したデータを手軽に見られる点が大きな魅力です。
LixleKity K1
Lixle L2Pro
XGRIDSでは、点群データの計測に加えてガウシアンスプラッティングの生成も可能です。
専用のアプリケーションを使って、それぞれのデータ出力を行います。
XGRIDSで処理された点群データは、XGRIDSの専用アプリケーションからLAS(.las)形式やE57(.e57)形式で出力することができます。
このLASファイルやE57ファイルをInfiPointsにインポートすることで、点群データの活用の幅が広がります。
XGRIDSは、より広い範囲を短時間で計測し、現場を「見る」ための点群データを生成するのに適しています。

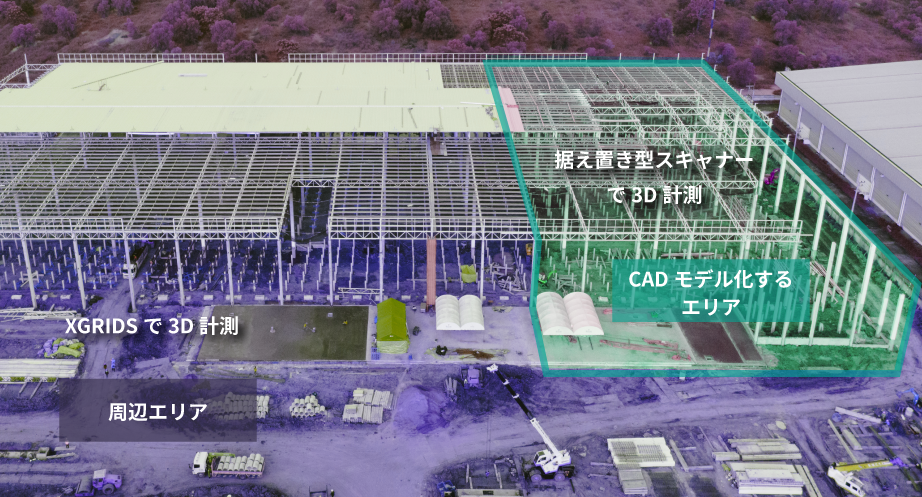

例えば、設備や躯体を点群データからCADモデル化したり、設備の搬入出シミュレーションを行ったりするエリアは三脚据え置き型の3Dレーザースキャナーで計測し、その周辺の広い範囲はXGRIDSで計測するといった使い分けが効果的です。
InfiPointsでは、Faro、Trimble、Leica、NavVisなど他社製の3Dレーザースキャナーで計測した点群と、XGRIDSで計測した点群を統合*して利用することができます。
*XGRIDSと据え置き型スキャナーで取得した点群データはデータ構造が異なるため、InfiPointsにおいて両データを組み合わせた自動合成は行えません。ただし、手動での位置調整機能を用いることで、データを確認しながらアライメントを行うことが可能です。
使い分けをすることで、施工エリアだけでなく周辺環境まで点群データとして手軽に可視化でき、工事関係者の現場理解がより深まります。
現場状況を立体的に広く再現できることで、クライアントとのよりスムーズなコミュニケーションにもつながります。
まずは1カ月、正式版と同じ機能を無料でじっくりお試しいただけます。
エリジオンから提供するサンプルデータやお客様の実際の現場データでInfiPointsをお試しください。
